Verknüpfung von Projektunterricht und industrieller Fertigung am Felix Fechenbach Berufskolleg

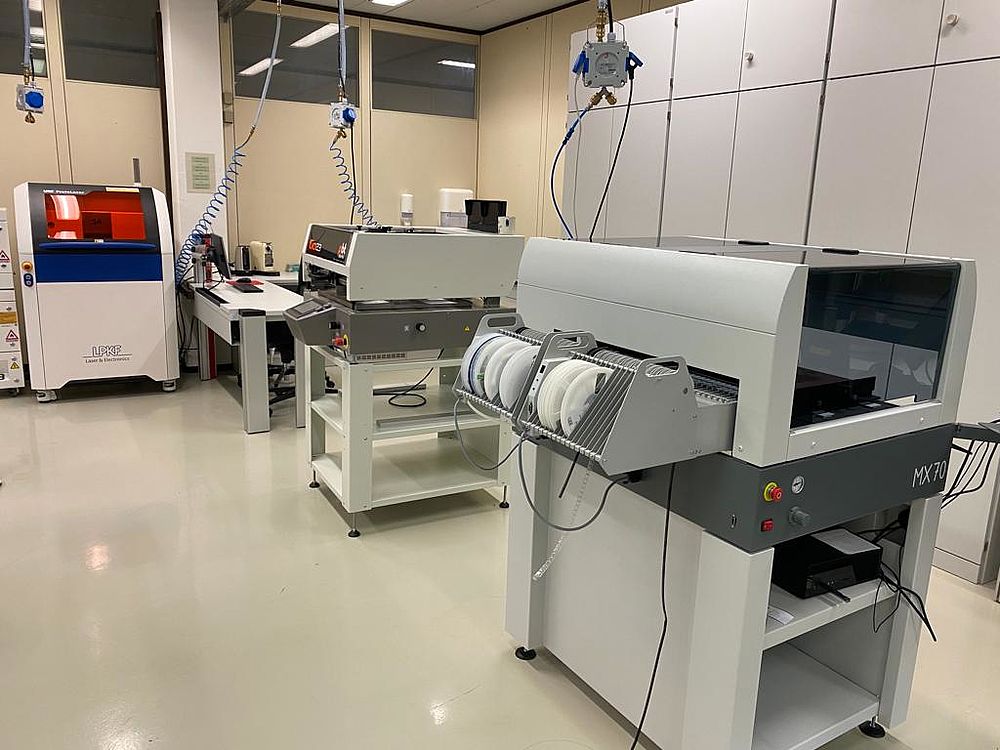

Am FFB in der Höheren Berufsfachschule Informationstechnik wurden jetzt Maschinen zum Fertigen von Printed Circuit Bords (PCB) in Betrieb genommen. Dabei handelt es sich um einen hochkomplexen Ablauf.
Angefangen beim Schaltungsentwurf und Layouterstellung mit einem CAD-Programm über den Daten-Export für die Weiterverarbeitung mit den Produktionsmaschinen bis hin zur optischen Kontrolle für die Qualitätssicherung.

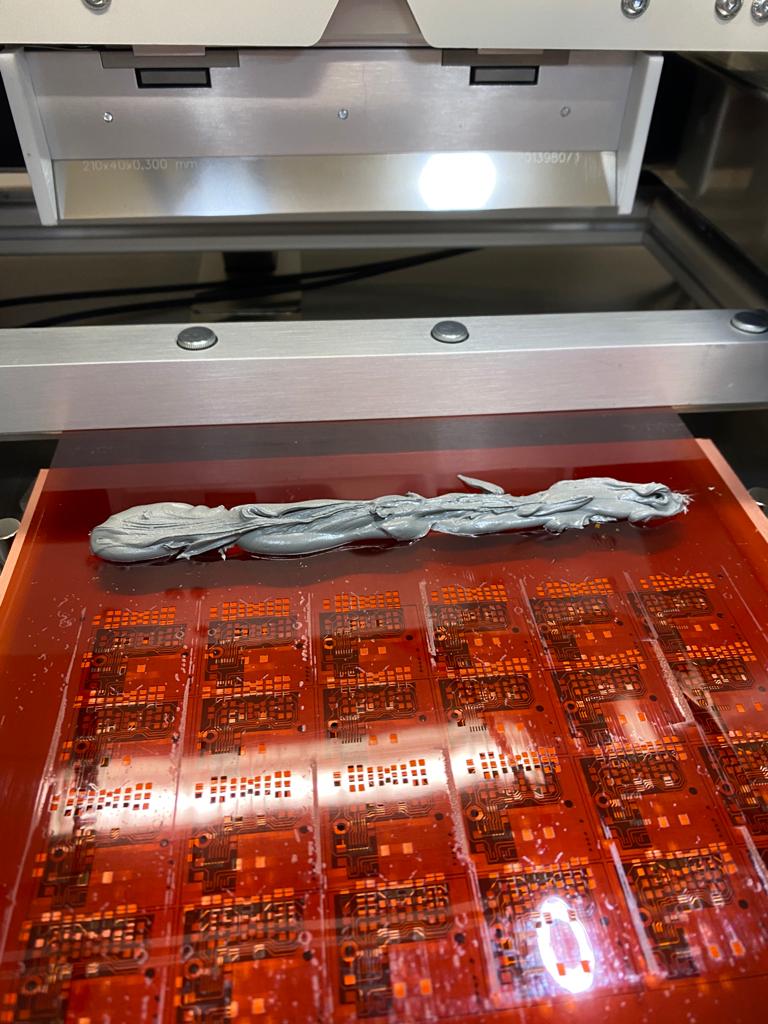

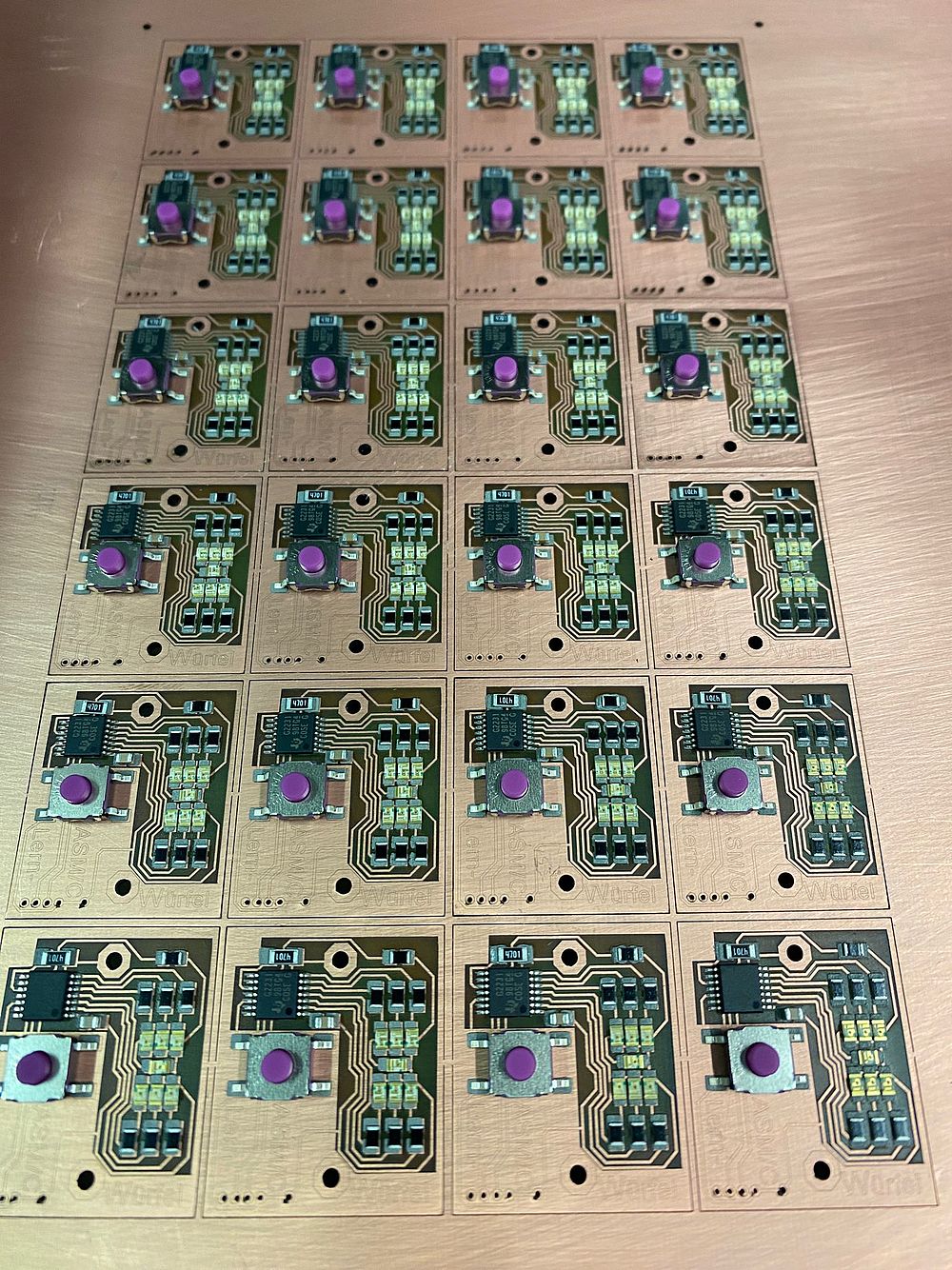

Mit einem Laser werden die Platinen-Layouts und die Schablonen strukturiert. Danach werden die Pads der Platinen wie in einer Art Siebdruckverfahren mit dem Lotpastendrucker mit Lotpaste versehen. Die Platine wird vollautomatisch bestückt und kommt dann in den Reflowofen, der mit Heißluft die Platine über ein Förderband lötet. Am Ende wird die fertige Platine mit einem optischen System auf Fehlbestückungen und fehlerhaften Lötstellen untersucht.
